Hồ sơ kỹ thuật nội thất là tài liệu quan trọng quyết định chất lượng, tiến độ và độ chính xác của toàn bộ quá trình thi công. Tuy nhiên, nhiều chủ nhà chỉ xem phối cảnh 3D mà chưa hiểu cách đọc bản vẽ, kiểm tra vật liệu hay đối chiếu các thông số kỹ thuật. Bài viết dưới đây sẽ giúp bạn hiểu rõ cấu tạo, vai trò và cách xem hồ sơ kỹ thuật nội thất một cách dễ dàng, chính xác.
Hồ sơ kỹ thuật nội thất là gì?
Hồ sơ kỹ thuật nội thất là bộ tài liệu thể hiện toàn bộ thông số kỹ thuật của công trình. Nếu phối cảnh 3D giúp hình dung không gian sau khi hoàn thiện thì hồ sơ kỹ thuật quy định chính xác kích thước, vật liệu, cấu tạo và vị trí lắp đặt của từng chi tiết. Một công trình chuyên nghiệp luôn được triển khai dựa trên bộ hồ sơ này để đảm bảo tính thống nhất và độ chính xác cao.
Nhờ hồ sơ kỹ thuật nội thất, kiến trúc sư, xưởng sản xuất và đội ngũ thi công có thể phối hợp đồng bộ, hạn chế sai lệch giữa thiết kế và thực tế. Đối với chủ nhà, hồ sơ kỹ thuật nội thất là bản đồ giúp giám sát công trình một cách khoa học và hiệu quả. Bạn có thể đối chiếu từng hạng mục với bản vẽ, từ kích thước tủ, vị trí ổ cắm đến chủng loại vật liệu và phụ kiện.
Hồ sơ kỹ thuật nội thất khác gì phối cảnh 3D?
Nhiều người thường nhầm lẫn giữa phối cảnh 3D và hồ sơ kỹ thuật nội thất vì cả hai đều được xây dựng trong giai đoạn thiết kế. Thực tế, mỗi loại tài liệu đều có vai trò và mục đích sử dụng khác nhau.
Phối cảnh 3D mô phỏng hình ảnh không gian sau khi hoàn thiện với màu sắc, vật liệu, ánh sáng và cách bố trí nội thất. Đây là cơ sở để chủ nhà hình dung tổng thể và điều chỉnh ý tưởng trước khi triển khai thi công. Tuy nhiên, bản vẽ này không thể hiện đầy đủ các thông số kỹ thuật cần thiết.
Trong khi đó, hồ sơ kỹ thuật thể hiện chi tiết kích thước, cao độ, cấu tạo, vật liệu, vị trí lắp đặt và các yêu cầu kỹ thuật của từng hạng mục. Toàn bộ quá trình sản xuất, thi công và nghiệm thu đều dựa trên bộ hồ sơ này. Đây cũng là tài liệu giúp các đội ngũ triển khai công việc một cách thống nhất và chính xác.
Phối cảnh 3D chỉ cho biết công trình sẽ trông như thế nào sau khi hoàn thiện. Trong khi đó, đội ngũ thi công cần bản vẽ kỹ thuật để xác định kích thước, cấu tạo và phương pháp lắp đặt của từng chi tiết. Nếu chỉ dựa vào ảnh 3D, công trình rất dễ xảy ra sai lệch, phát sinh chi phí và kéo dài tiến độ thi công.
Hồ sơ kỹ thuật nội thất gồm những thành phần nào?
Một bộ hồ sơ kỹ thuật nội thất hoàn chỉnh không chỉ có một vài bản vẽ cơ bản mà bao gồm nhiều hạng mục liên kết chặt chẽ với nhau sau đây.
Bản vẽ mặt bằng bố trí nội thất
Đây là bản vẽ thể hiện vị trí của toàn bộ đồ nội thất trong không gian. Nội dung bao gồm kích thước, khoảng cách lưu thông, hướng mở cửa và cách bố trí từng khu vực chức năng. Bản vẽ giúp đội ngũ thi công xác định đúng vị trí lắp đặt ngay từ đầu.
Bản vẽ trần và chiếu sáng
Bản vẽ nội thất này thể hiện cao độ trần, kiểu trần và vị trí các thiết bị chiếu sáng. Ngoài ra còn có đèn hắt, đèn chùm, khe rèm hoặc điều hòa âm trần nếu công trình sử dụng. Đây là cơ sở để thi công trần và bố trí ánh sáng đúng theo thiết kế.
Bản vẽ sàn và vật liệu hoàn thiện
Bản vẽ sàn quy định loại vật liệu, hướng lát và cách xử lý từng khu vực. Nội dung cũng thể hiện cao độ sàn, len chân tường và vị trí chuyển tiếp giữa các vật liệu. Điều này giúp bề mặt hoàn thiện đồng đều và có tính thẩm mỹ cao.
Bản vẽ điện nội thất
Bản vẽ điện xác định vị trí ổ cắm, công tắc, đèn, internet, tivi và các thiết bị điện khác. Mỗi điểm đều được thể hiện bằng ký hiệu và kích thước cụ thể. Nhờ đó, hệ thống điện được lắp đặt chính xác và thuận tiện khi sử dụng.

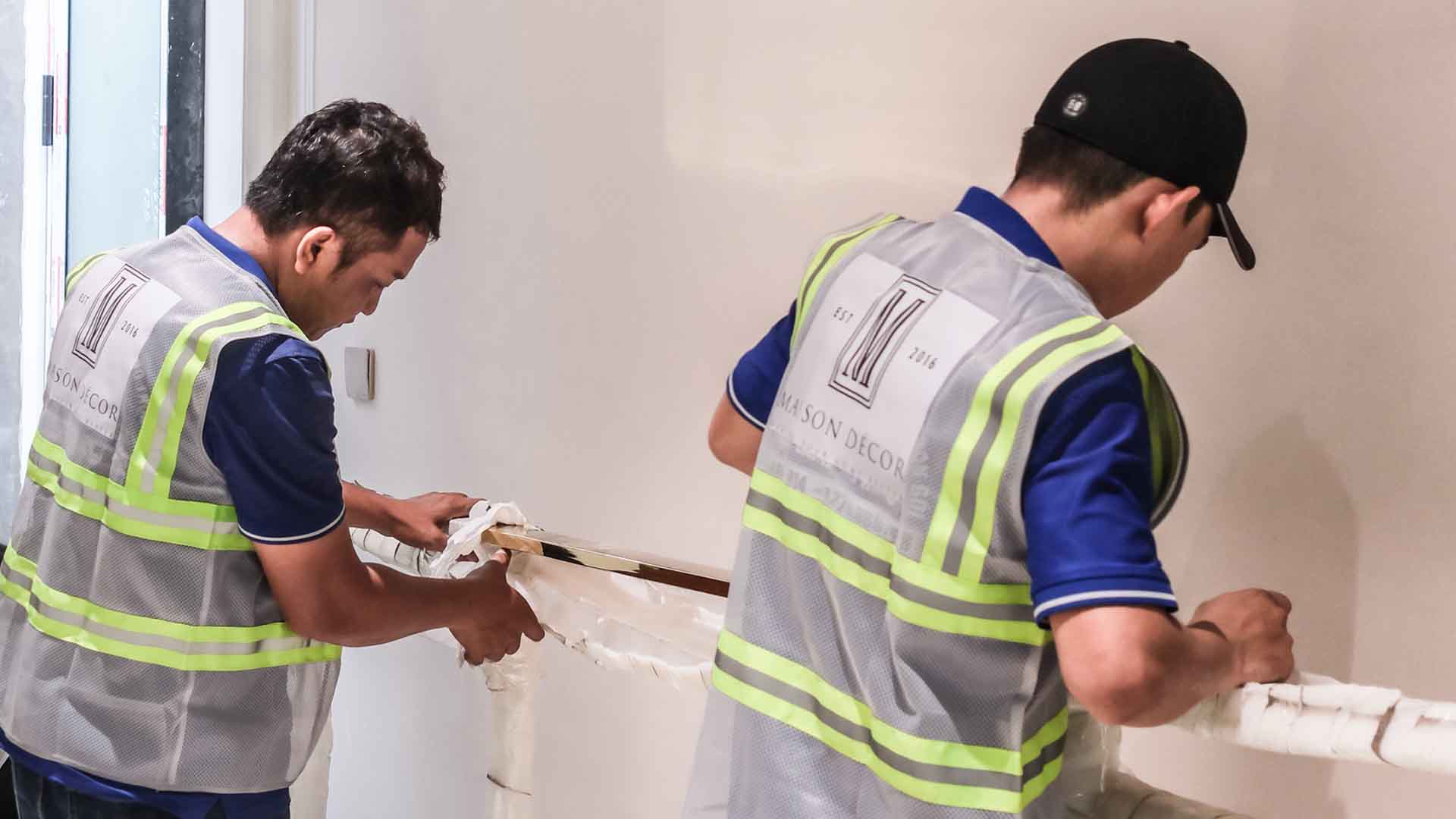

Bản vẽ cấp thoát nước
Trong hồ sơ kỹ thuật nội thất, bản vẽ này áp dụng cho các khu vực như bếp, phòng tắm hoặc phòng giặt. Nội dung thể hiện vị trí cấp nước, thoát nước và điểm chờ cho từng thiết bị. Việc triển khai đúng bản vẽ giúp hạn chế rò rỉ và tránh phải đục phá khi hoàn thiện.

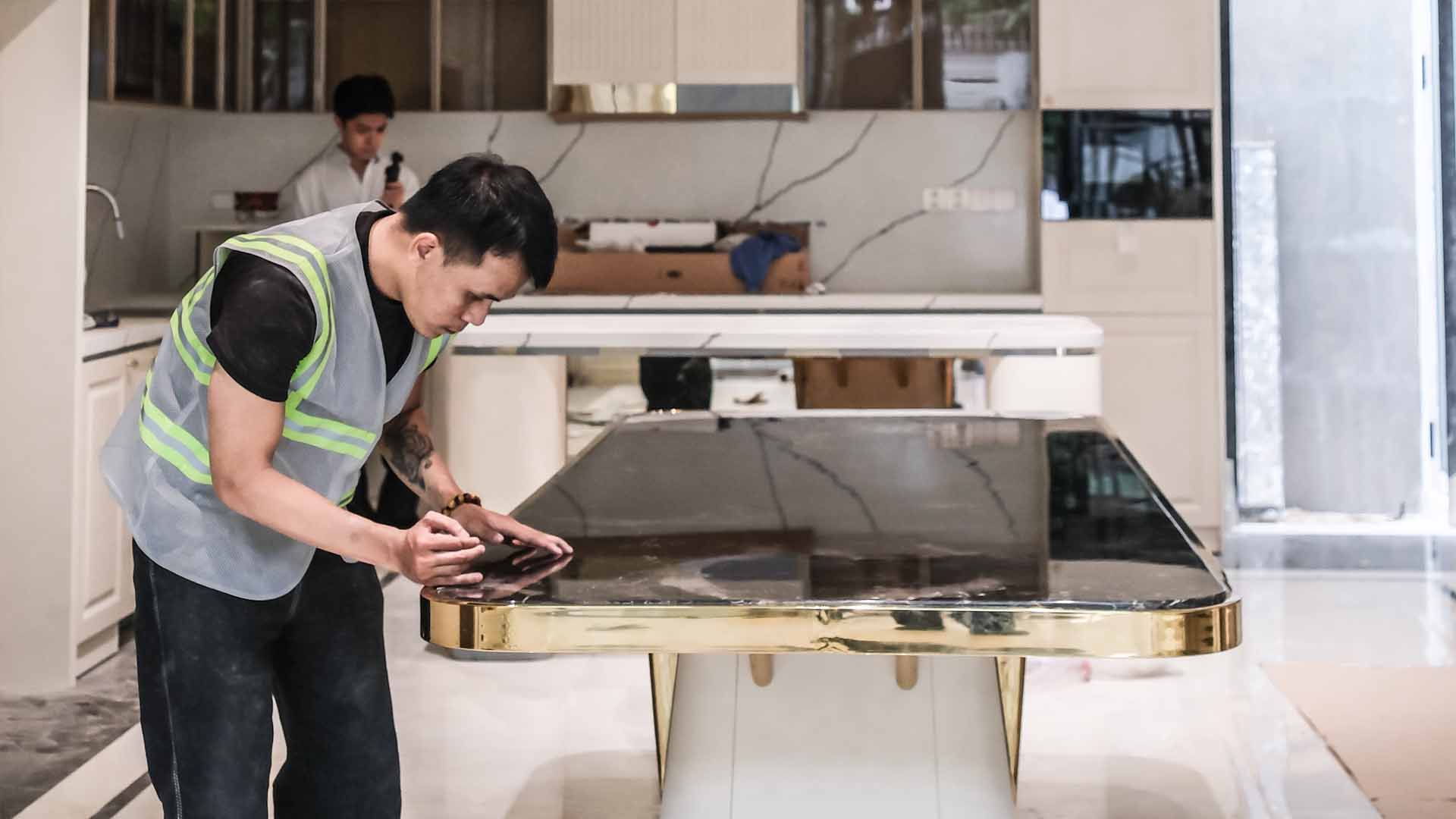

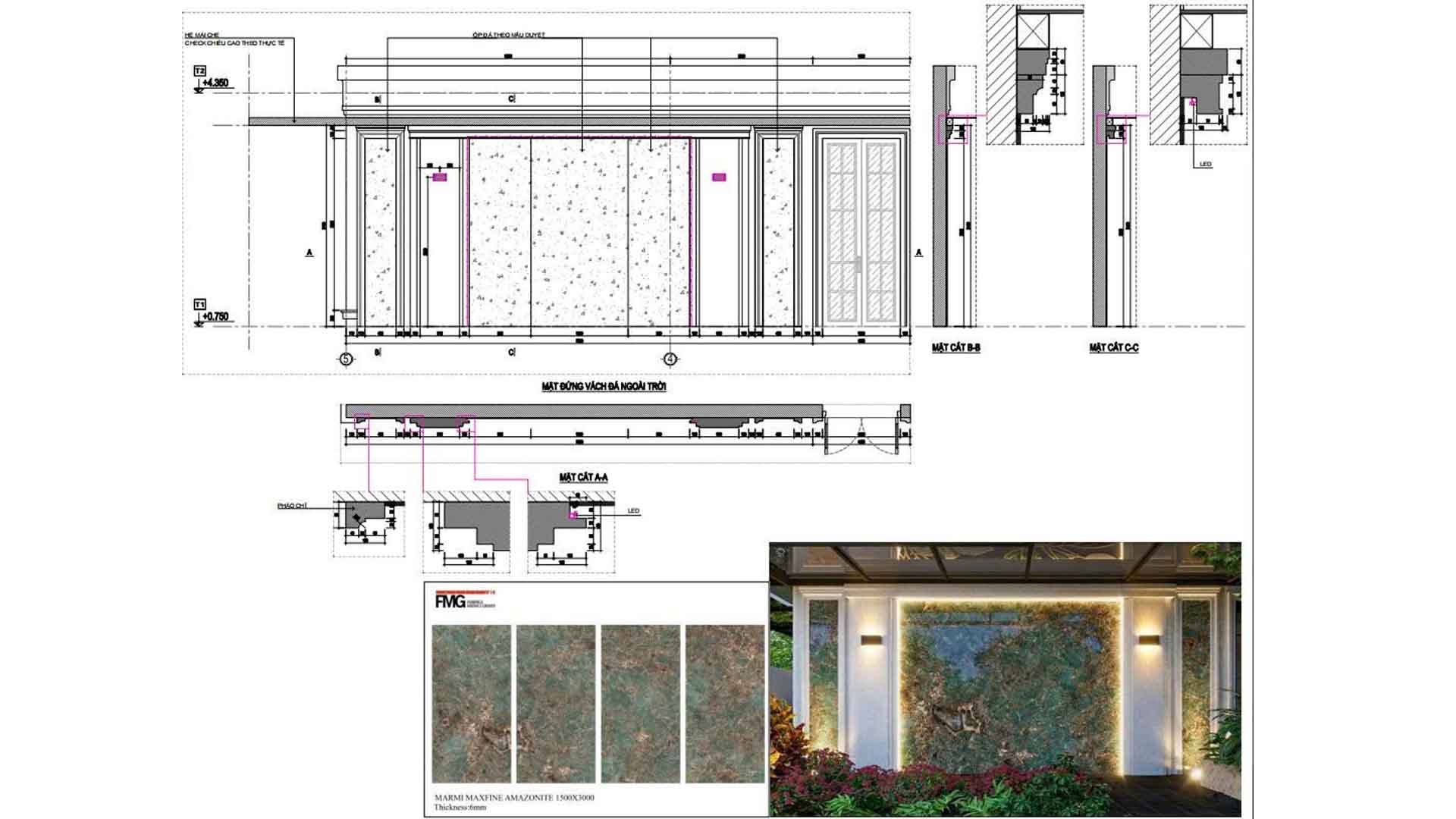

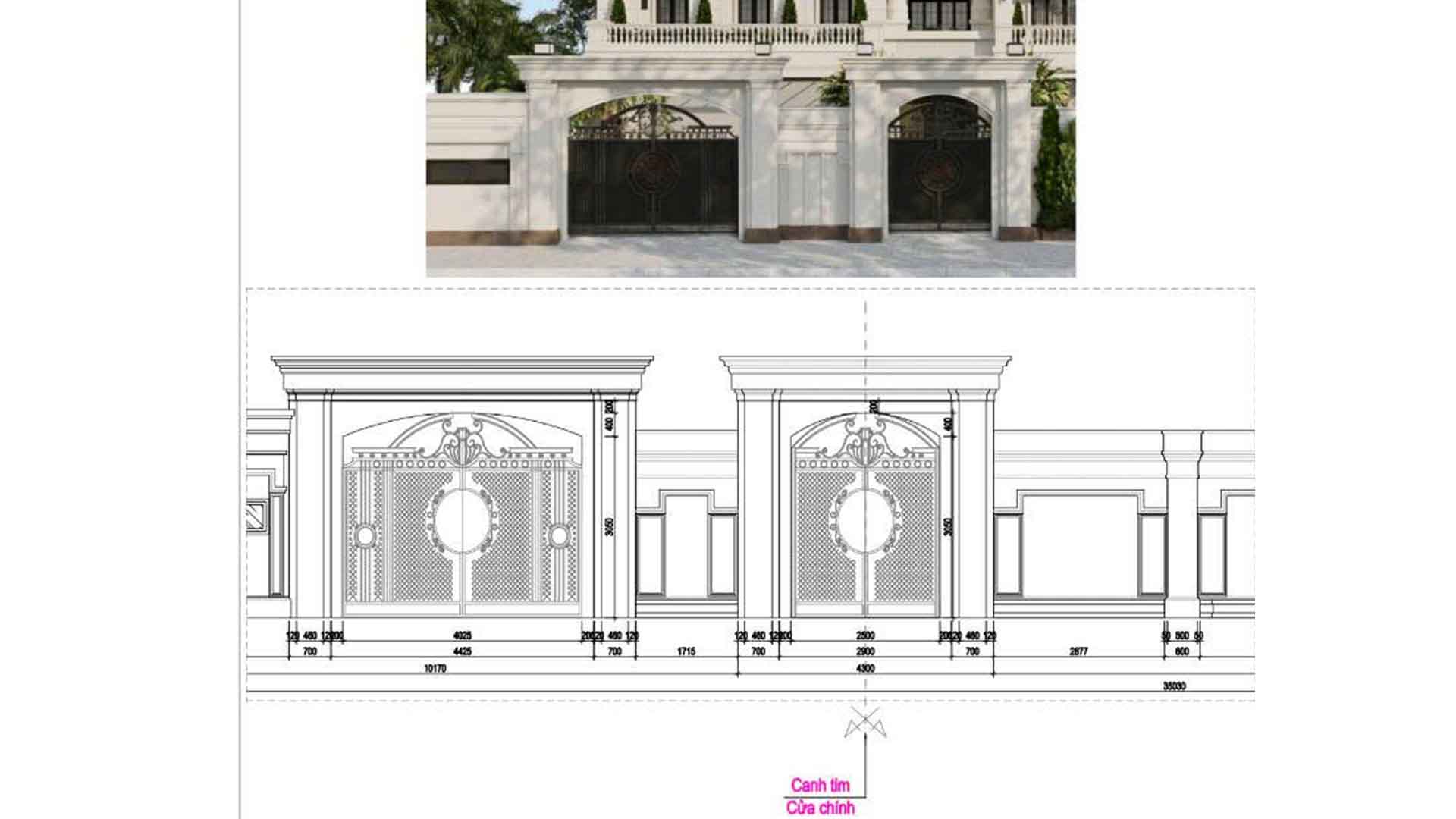

Bản vẽ chi tiết đồ nội thất
Đây là nhóm bản vẽ quan trọng nhất đối với xưởng sản xuất trong hồ sơ kỹ thuật nội thất. Mỗi sản phẩm đều có đầy đủ kích thước, cấu tạo, vật liệu, màu sắc và phụ kiện đi kèm. Đội ngũ thi công cũng dựa vào bản vẽ này để lắp đặt đúng như thiết kế.
Danh mục vật liệu và phụ kiện
Danh mục này thống kê toàn bộ vật liệu và phụ kiện sử dụng trong công trình. Trong hồ sơ kỹ thuật nội thất, danh mục này thường bao gồm tên sản phẩm, mã màu, thương hiệu, quy cách và số lượng. Đây là căn cứ để đối chiếu với báo giá, kiểm tra vật liệu và nghiệm thu chất lượng sau khi hoàn thiện.
Sai lầm thường gặp khi đọc hồ sơ kỹ thuật nội thất
Nhiều chủ nhà sở hữu đầy đủ hồ sơ kỹ thuật nhưng vẫn gặp phát sinh trong quá trình thi công. Nguyên nhân không nằm ở bản vẽ mà đến từ việc đọc chưa đúng hoặc bỏ sót những thông tin quan trọng sau đây.
Chỉ xem phối cảnh 3D
Nhiều người chỉ quan tâm đến hình ảnh phối cảnh vì dễ hình dung không gian. Trong khi đó, các thông số quyết định chất lượng thi công lại nằm trong hồ sơ thiết kế. Nếu chỉ dựa vào ảnh 3D, bạn sẽ rất khó phát hiện những sai lệch trước khi công trình được triển khai.

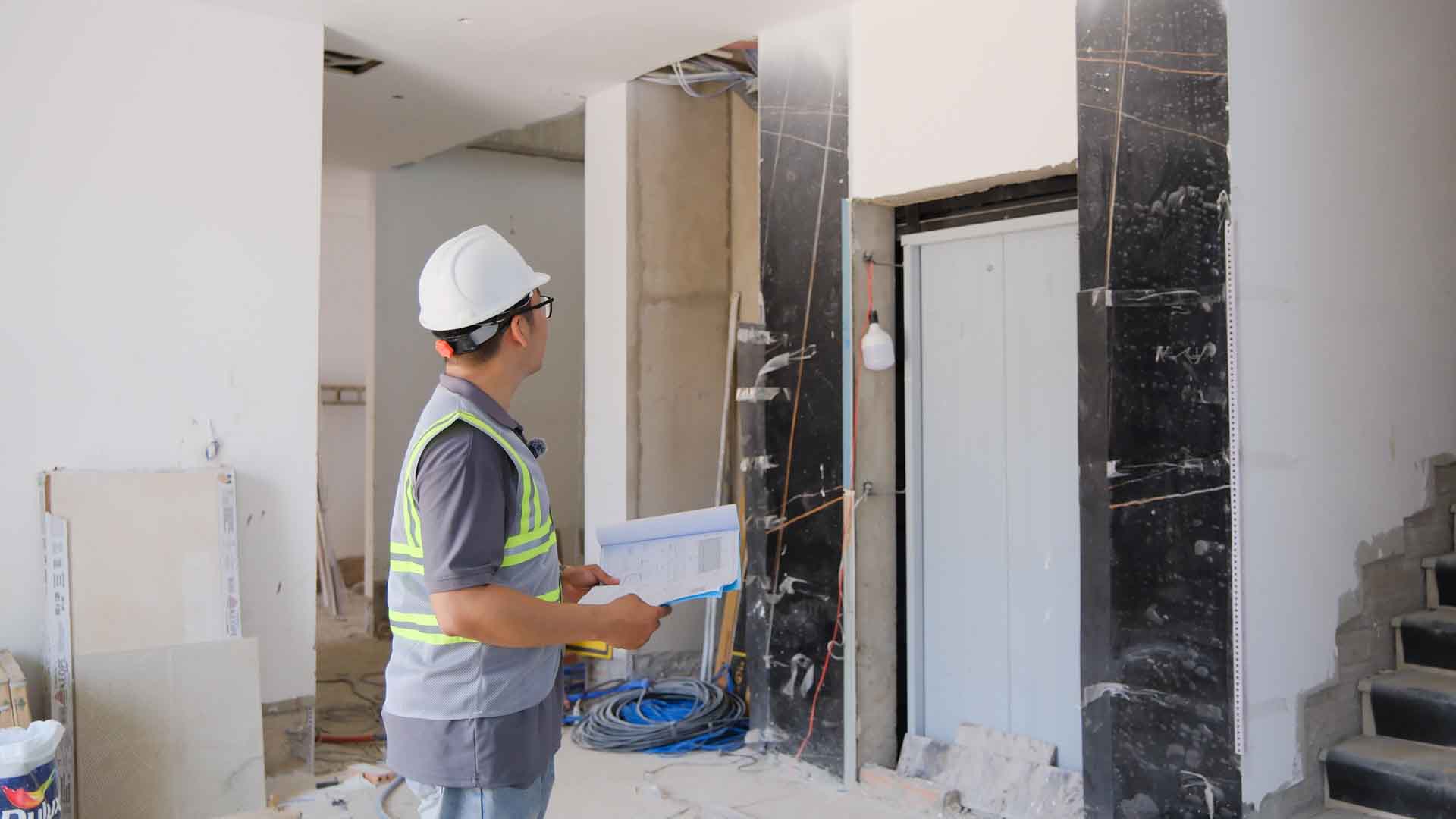

Không kiểm tra kích thước thực tế
Kích thước trên bản vẽ cần được đối chiếu với hiện trạng công trình. Điều này đặc biệt quan trọng với tủ bếp, tủ quần áo, cửa hoặc các vị trí đặt thiết bị. Việc bỏ qua bước này khi đọc hồ sơ kỹ thuật nội thất có thể khiến sản phẩm không lắp vừa hoặc phải điều chỉnh sau khi sản xuất.
Bỏ qua bảng vật liệu và phụ kiện
Nhiều chủ nhà chỉ xem bản vẽ bố trí mà không kiểm tra danh mục vật liệu. Trong khi đó, bảng này thể hiện rõ loại gỗ, bề mặt hoàn thiện, đá, kính, ray trượt, bản lề và các phụ kiện đi kèm. Đối chiếu đầy đủ sẽ giúp đảm bảo vật liệu thi công đúng với thỏa thuận ban đầu.
Không đối chiếu hồ sơ với báo giá và hợp đồng
Hồ sơ kỹ thuật nội thất, báo giá và hợp đồng cần thống nhất về khối lượng và phạm vi công việc. Nếu ba tài liệu không khớp nhau, chi phí phát sinh rất dễ xảy ra trong quá trình thi công. Bạn nên rà soát kỹ trước khi xác nhận triển khai.
Chỉ nghiệm thu khi hoàn thành
Đây là sai lầm khiến nhiều lỗi chỉ được phát hiện sau khi mọi hạng mục trong hồ sơ kỹ thuật nội thất đã hoàn thiện. Thay vào đó, bạn nên nghiệm thu theo từng giai đoạn như điện nước, trần, sàn hoặc lắp đặt nội thất. Cách kiểm tra này giúp xử lý sai sót nhanh hơn, đồng thời hạn chế việc tháo dỡ và sửa chữa sau này.
Kinh nghiệm lựa chọn đơn vị thiết kế cung cấp hồ sơ kỹ thuật chất lượng
Dưới đây là những tiêu chí quan trọng bạn nên ưu tiên khi lựa chọn đơn vị thiết kế chuyên nghiệp. Để đảm bảo tạo ra bản vẽ đẹp mà còn phải triển khai hồ sơ đầy đủ, chính xác và dễ áp dụng trong thực tế.
Hồ sơ thể hiện đầy đủ kích thước và vật liệu
Một bộ hồ sơ kỹ thuật nội thất chất lượng phải thể hiện rõ kích thước, cao độ và thông số của từng hạng mục. Đồng thời, vật liệu, màu sắc và phụ kiện cũng cần được ghi chú đầy đủ để tránh nhầm lẫn khi thi công. Càng ít thông tin bị bỏ sót, công trình càng dễ triển khai đúng thiết kế.
Có bản vẽ chi tiết từng sản phẩm nội thất
Mỗi sản phẩm như tủ bếp, tủ quần áo, bàn làm việc hay kệ tivi đều cần có bản vẽ riêng. Hồ sơ kỹ thuật nội thất nên thể hiện rõ cấu tạo, kích thước, vật liệu và phụ kiện của từng chi tiết. Đây là cơ sở để xưởng sản xuất gia công chính xác và hạn chế sai số.
Hồ sơ trình bày khoa học, dễ đọc và dễ nghiệm thu
Bản vẽ cần sử dụng ký hiệu thống nhất, bố cục rõ ràng và đầy đủ chú thích kỹ thuật. Các thông số quan trọng phải được thể hiện trực quan để đội ngũ thi công dễ dàng tra cứu. Điều này cũng giúp chủ nhà kiểm tra và nghiệm thu từng hạng mục thuận tiện hơn.
Có hỗ trợ kỹ thuật trong quá trình thi công
Trong quá trình triển khai, đôi khi sẽ phát sinh những điều chỉnh phù hợp với hiện trạng thực tế. Đơn vị thiết kế hồ sơ kỹ thuật nội thất cần sẵn sàng giải đáp bản vẽ và phối hợp với đội ngũ thi công khi cần thiết. Sự đồng hành này giúp công trình được triển khai chính xác và hạn chế phát sinh.
Cập nhật hồ sơ khi có thay đổi thiết kế
Nếu phương án thiết kế được điều chỉnh, hồ sơ kỹ thuật cũng cần được cập nhật kịp thời. Điều này giúp tất cả các bên cùng sử dụng một phiên bản bản vẽ thống nhất. Nhờ đó, quá trình sản xuất và thi công không bị gián đoạn hoặc thực hiện sai theo bản vẽ cũ.
Câu hỏi thường gặp về hồ sơ kỹ thuật nội thất
Khi tìm hiểu về hồ sơ kỹ thuật nội thất, nhiều chủ nhà thường băn khoăn về phạm vi sử dụng, thành phần bản vẽ và vai trò của bộ hồ sơ trong quá trình thi công.
Hồ sơ kỹ thuật nội thất có bắt buộc không?
Hồ sơ kỹ thuật nội thất không phải là tài liệu bắt buộc theo mọi loại công trình, nhưng gần như không thể thiếu nếu muốn thi công chính xác và chuyên nghiệp. Bộ hồ sơ giúp các bên thống nhất phương án triển khai, đồng thời hạn chế sai sót và phát sinh trong quá trình thi công.
Hồ sơ kỹ thuật nội thất và bản vẽ thi công có giống nhau không?
Hai khái niệm này thường được sử dụng thay thế cho nhau trong lĩnh vực nội thất. Tuy nhiên, hồ sơ kỹ thuật nội thất có phạm vi rộng hơn vì ngoài bản vẽ thi công còn bao gồm danh mục vật liệu, phụ kiện và các thông tin kỹ thuật liên quan. Bản vẽ thi công chỉ là một phần trong toàn bộ hồ sơ kỹ thuật.
Bao nhiêu bản vẽ là đủ cho một căn hộ?
Không có số lượng bản vẽ cố định cho mọi công trình. Một căn hộ tiêu chuẩn thường cần từ 30 – 80 bản vẽ, tùy diện tích và mức độ chi tiết của thiết kế. Công trình càng nhiều hạng mục hoặc yêu cầu kỹ thuật cao thì số lượng bản vẽ càng lớn.
Có thể tự thi công nếu chỉ có hồ sơ kỹ thuật nội thất không?
Hồ sơ kỹ thuật cung cấp đầy đủ thông tin để triển khai thi công, nhưng không thay thế kinh nghiệm thực tế của đội ngũ thi công. Nếu tự thực hiện, bạn vẫn cần hiểu về quy trình, vật liệu và kỹ thuật lắp đặt để tránh sai sót. Với những công trình có giá trị cao, nên lựa chọn đơn vị thi công chuyên nghiệp để đảm bảo chất lượng.
Kết luận
Hồ sơ kỹ thuật nội thất là nền tảng giúp quá trình sản xuất, thi công và nghiệm thu diễn ra chính xác, đồng bộ, đồng thời hạn chế tối đa sai sót. Hiểu cách đọc và kiểm tra bộ hồ sơ giúp chủ nhà chủ động hơn trong việc giám sát, đảm bảo công trình hoàn thiện đúng thiết kế ban đầu. Nếu cần tư vấn, thiết kế và triển khai hồ sơ kỹ thuật nội thất chuyên nghiệp, Maison Décor sẵn sàng đồng hành cùng bạn.
